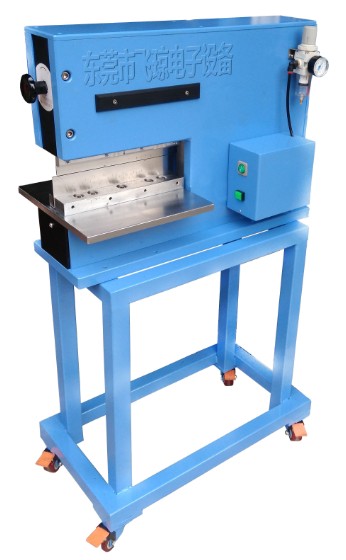

本公司生产的一次性剪切性分板机fqvc-2-270，为铡刀式分板机的第5代产品，引进德国先进技术，内部机构均为精机加工，剪切精度达到0.005mm，达到国际先进水平，专门针对直线型V槽PCB多连板设计，分切不流毛边，比程式分板机分切效率高200％以上，经济成本却比程式分板机低的多，分切铝基板灯条无毛边，无残留。



一、产品简介

1、最新气电式轻量化设计，内建定位sensor，一次完成无剪切应力切板行程，特别适用

于切割精密SMD PCBA或薄板。

2.无圆刀型分板时产生的弓形波(Bow Waves)及微裂痕(Micro Crack),使用楔形刀具线性分

板，剪切应力降至最低，使敏感的SMD组件，甚至电容均可不受影响，产品潜在质量

风险降至最低。

3、切板行程在1mm以下，绝无操作安全上的顾虑，刀具采用高速钢精密研磨制成，可重

复研磨使用，同时适用于没有V-CUT的薄板分板作业。



二、产品特性规格

★在调整上下刀间隙时，单独设计有下刀单独下降按钮，解决了很多只能靠脚踏板瞬间下压的问题，防止高低顺坏刀具。

★ 切割过程无震动，防止精密零件受损

★ 内建计数器，方便计算生产量

★ 上下刀高度均可调整，上部旋扭依据PC板厚度调整刀具间隙，使符合V槽间厚度

★ 吻合度及磨耗由下刀分前后段使用旋扭调整，不需使用垫片，降低换刀及调整的困难度，刀片可多次重新研磨， 节省高昂的刀片重购费用

★ 无V槽设计之PC板或薄板可订制托盘及防呆定位装置重量

★ 机器结构坚实操作容易，非熟练人员也可操作
