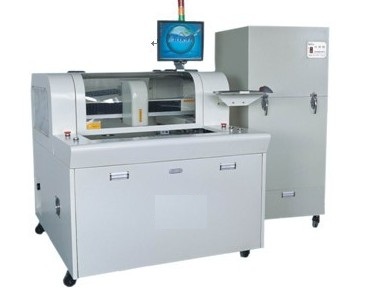

电脑锣刀型分板机性能参数
电脑锣刀型分板机性能参数
1，电脑锣刀型分板机（概述）
设备尺寸： 1220*1450*1420mm
重量： 500KG
底脚可调高度: 60~110mm
2，Manipulator(机械手)
操纵马达类型: Panasonic MINAS A4系列
操纵马达重复精度: 0.001mm
各轴最大工作范围: 680mm*360mm*50mm
3，Work station（工作台）
板的定位方式： 治具定位、万能顶针定位、视觉校正
上下板方式： 人工放置
分板最大尺寸： 320mm*320mm
板最大厚度： 5mm4，Fixturing（夹具） 刚
性夹具： 万能顶针（金属）和专用防静电治具
上端夹紧： 采用孔定位方式
5，Spindle Motor(主轴) 功率： 400W
最大转速： 40000rpm/min
冷却方式： 自然冷和风冷两种
更换工具方式： 专用扳手更换
6，Routing capability（切割能力)
最大切割速度： 100mm/s
最大移动速度： 3000mm/s
切割重复精度： 0.01mm
7，Vacuum System（真空系统）
过滤系统功率： 1.5KW220V单相电机
过滤器： 立式和卧式两种
8，Utilities（效用）
Power（功率）： 2KW AC220VAir supply
（气压）： 2~5KG/cm2
