高精度手动分板机,电路板适用率达90%
加工定制 品牌 飞琼 型号 FQV-1M
形式 手动 电源电压 0(V) 送料形式 手工送板
脚长 40(mm) 加工量 2秒每条 外形尺寸 790x430x440mm(mm)
重量 30(kg) 规格 790x430x440mm

undefined

适用范围:

可裁切各种大小,预刻有V槽的PCB板

产品介绍:特点:

1、切板过程中PCB不动,圆刀滑移,确保基板电子组件不因移动而损坏
2、因应V槽深浅及刀具损耗,上圆刀与下直刀之间的距离可准确调整
3、可解决零件跨越V槽来实现分板
4、后枱面高度可平行下调承托基板,或校斜使基板滑走
5、可订做分割PCB长度达610mm

操作规范:

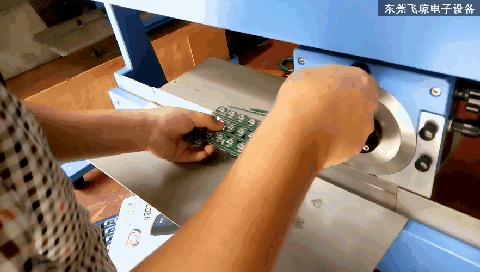

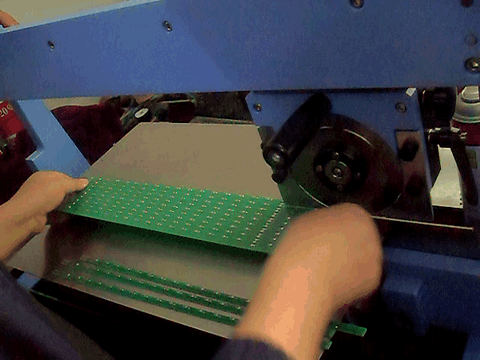

放置PCB板于下直刀上,注意将V槽卡在下直刀的刀刃上。以手动操作顺着预刻V形槽推进上圆刀,裁切分离连板。可调整下直刀

与上方导板之间的间距,以对准预刻V形槽,使得裁切精准

机器规格:


undefined

机器尺寸 790x430x440mm
最大分板长度 460mm
分板速度 手动控制
分板厚度 0.8-3.0mm
使用电压 手动
机器重量 30kg
